Как выбрать подъёмный механизм: тельфер, таль или лебёдка — полное руководство для производства

Когда на площадке появляются грузы тяжелее 50–70 кг, ручной труд перестаёт быть вариантом. Вопрос становится техническим: какое оборудование обеспечит безопасный подъём, впишется в бюджет и выдержит плановую нагрузку без внеплановых простоев. В категории подъёмных механизмов выбор шире, чем кажется на первый взгляд: электрические канатные тельферы, электрические и ручные цепные тали, рычажные тали, лебёдки и штабелёры — каждая группа решает свои задачи. Ошибка на этапе подбора оборачивается либо переплатой за невостребованный ресурс, либо, что опаснее, работой техники «на износ» с риском аварии.

В этом материале мы разберём все ключевые типы подъёмных механизмов, критерии их выбора и реальные сценарии применения — так, чтобы после прочтения у вас была чёткая логика подбора, а не просто список моделей.

Что такое подъёмный механизм и зачем разбираться в типах

Под подъёмным механизмом понимают грузоподъёмное оборудование, обеспечивающее вертикальное (а в ряде случаев — и горизонтальное) перемещение груза за счёт механической, электрической или гидравлической тяги. Технически к этой группе относится всё — от компактной цепной тали на 1 тонну до десятитонного тельфера мостового крана. Объединяет их одно: нагрузка воспринимается не человеком, а оборудованием с нормированным запасом прочности.

Почему важно отличать типы друг от друга? Потому что каждый механизм рассчитан под свой режим работы (ПВ — продолжительность включения, класс по ISO/FEM) и под конкретную схему монтажа. Электрический тельфер, рассчитанный на движение по двутавру, не заменит рычажную таль в монтажной зоне — и наоборот. Попытка «натянуть» одну технику на несвойственные ей задачи приводит к перегреву двигателей, износу тросов, деформации корпусов и, в конечном счёте, к отказу задолго до заявленного ресурса.

Основные типы подъёмных механизмов

В каталоге SBSANBEL.KZ представлены все ключевые категории подъёмного оборудования — от ручных талей до промышленных тельферов. Рассмотрим каждый тип подробнее.

Электрические канатные тельферы

Электрические тельферы — это компактные подъёмные машины с электроприводом, рассчитанные на интенсивную эксплуатацию. Конструктивно они представляют собой канатный барабан в едином корпусе с редуктором и электродвигателем, подвешиваемый на двутавровой балке или неподвижной опоре. Управление — с проводного пульта или по радиоканалу.

Характерные модели в линейке CD от бренда SB.

CD 1Т×6М и CD 1Т×9М — для лёгких монтажных работ и участков с небольшим трафиком грузов.

CD 2Т×6М — универсальное решение для цехов среднего размера.

CD 3Т×6М, CD 3Т×9М и CD 3Т×12М — для сборочных линий, металлообработки, работы с габаритными деталями.

CD 10Т×12М — тяжёлая серия для металлургии и крупноузловой сборки.

Особенность CD-серии — стальной канат конструкции 6×37+FC класса 1570 МПа: такой канат сочетает гибкость с высокой прочностью на разрыв и подходит для частых циклов намотки. Питание — 380 В, что требует наличия трёхфазной сети на объекте.

Когда выбирать тельфер. Если на участке идёт регулярный подъём грузов в одной и той же зоне (цех, ангар, сборочный пост) и есть трёхфазная сеть — тельфер окупится быстрее любой альтернативы за счёт скорости работы и низкой нагрузки на оператора.

Электрические тали

Электрические тали часто путают с тельферами, но разница есть. Классическая электрическая таль — это более компактное устройство с цепным или тросовым подъёмным органом, рассчитанное на стационарный монтаж (подвес на крюк, балку, кронштейн) без перемещения по направляющей. В отличие от тельфера, таль не всегда комплектуется тележкой.

Электротали берут там, где нужен регулярный подъём, но горизонтальное перемещение не требуется или ограничено коротким участком. Типовые задачи: обслуживание станка, подъём груза в проём, работа на ремонтном посту.

Ручные цепные тали

Ручные цепные тали — это автономный инструмент: электричество не требуется, подъём идёт за счёт тягового усилия на приводную цепь. Механизм червячной или шестерёнчатой передачи даёт выигрыш в силе порядка 50–100 крат, поэтому человек средней комплекции без усилий поднимает 1–3 тонны.

Линейка серии HSA покрывает большинство задач.

HSA 1Т×3М — компактное решение для сервиса и монтажа.

HSA 2Т×3М и HSA 3Т×3М — самые ходовые размеры для стройки.

HSA 5Т×9М и HSA 5Т×12М — для тяжёлых монтажных работ на высоте.

Когда выбирать. Объекты без надёжного электроснабжения, выездные бригады, участки с редкими, но ответственными подъёмами, монтаж металлоконструкций на высоте 6–12 метров. Важное преимущество — ремонтопригодность: цепная таль переживает десятилетия при минимальном ТО.

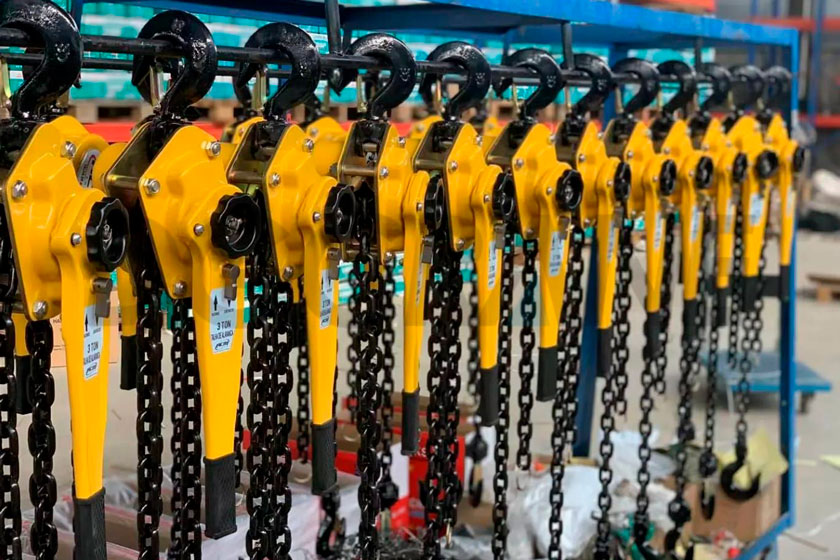

Ручные рычажные тали

Ручные рычажные тали (их также называют «монтажно-тяговыми» или «лягушками» в зависимости от конструкции) отличаются от цепных двумя вещами: во-первых, управление идёт короткими возвратно-поступательными движениями рычага, а не протягиванием петли цепи; во-вторых, они работают и на подъём, и на подтягивание груза по горизонтали или наклонной.

Модели серии HSH.

HSH 2Т×9М — для монтажных работ средней тяжести.

HSH 3Т×6М и HSH 3Т×9М — универсальный формат для большинства монтажных задач.

HSH 6Т×6М и HSH 6Т×9М — решение для тяжёлых монтажных операций.

Рычажные тали незаменимы там, где нужно точное позиционирование, натяжение оттяжек, стягивание элементов металлоконструкций, корректировка положения трубопровода перед сваркой. Их ценят монтажники именно за контролируемость движения: ход на один щелчок — несколько миллиметров.

Лебёдки

Лебёдки — универсальная категория для тяги и подъёма. Конструктивно это барабан с намотанным тросом, приводимый в движение ручным рычагом, электромотором или гидравликой. В отличие от талей, лебёдка чаще работает «на тягу» — перемещает груз горизонтально, по наклонным плоскостям, в просадочные зоны и закрытые колодцы.

Типовые задачи: затаскивание оборудования на площадку, буксировка техники, подъём материалов в оконный проём, натяжение канатно-блочных систем.

Штабелёры

Штабелёры — отдельная категория складского оборудования. В отличие от всех предыдущих механизмов, штабелёр работает с паллетами и стеллажами: он не только поднимает груз, но и перемещает его по полу, заезжает вилами под поддон, позиционирует на нужной полке. По приводу штабелёры бывают ручные, полуэлектрические и электрические.

Если на складе работа идёт преимущественно с паллетами и стеллажными системами высотой 1,5–3,5 м — штабелёр закроет задачу эффективнее любой тали.

Аксессуары

Не стоит забывать про аксессуары для талей: подвесные тележки (каретки) для движения тали по двутавру, стропы, рым-болты, крюки с предохранителями. Они расширяют функционал базового оборудования и часто определяют, насколько безопасной будет эксплуатация.

Критерии выбора подъёмного механизма

Подобрать «правильную» модель — значит пройти по короткому чек-листу параметров. Разберём каждый.

Грузоподъёмность

Первый и самый очевидный параметр — но с нюансами. Номинальная грузоподъёмность указывается в паспорте и означает максимально допустимый вес с уже заложенным коэффициентом запаса (обычно ×4–5 от разрывного усилия каната или цепи). Однако эксплуатировать технику на 100% номинала каждый день — плохая идея: ресурс падает кратно.

Практическое правило: реальный максимум груза должен быть на 15–25% ниже номинала. Если цех регулярно работает с заготовками по 2,7 тонны — берите таль или тельфер на 3 тонны, а не «впритык».

Высота подъёма

В каталоге она указывается в метрах рядом с грузоподъёмностью: 3 м, 6 м, 9 м, 12 м. Нужно выбирать высоту с запасом: к рабочей высоте добавьте длину строп, высоту крюка и минимум метр на манёвр оператора. Если груз поднимается с пола в цехе с потолком 6 м — таль на 3 м окажется бесполезной.

Режим работы (ПВ и класс FEM/ISO)

Это критически важный, но часто игнорируемый параметр. Продолжительность включения (ПВ) в процентах показывает, какую долю времени механизм может работать под нагрузкой без перегрева. ПВ 25% означает: 15 минут работы — 45 минут отдыха в часе. Классификация FEM (1Bm, 1Am, 2m, 3m) описывает то же самое через суммарное число циклов.

Для разового монтажа подходит режим 1Bm/2m. Для сборочного цеха с подъёмом каждые 10–15 минут нужен минимум 2m/3m, иначе двигатель будет перегреваться и сгорит за сезон.

Тип привода

Выбор между электрическим и ручным приводом определяется тремя факторами:

1. Частота операций. Больше 10–15 подъёмов в смену — только электропривод. Ручная таль на такой нагрузке изнашивает оператора быстрее, чем технику.
2. Наличие сети. Нет стабильных 380 В — электрический тельфер отпадает. Остаётся ручная или однофазная электроталь.
3. Точность позиционирования. Там, где нужно поставить деталь с точностью до миллиметров (сварочный стык, монтаж подшипникового узла), рычажная таль даёт больше контроля, чем электрический привод без частотника.

Питание

Для электрических моделей указывается напряжение: 220 В (однофазное, бытовые и малые коммерческие сети) или 380 В (трёхфазное, промышленные объекты). Канатные тельферы CD серии в большинстве — 380 В. Если на объекте только однофазная сеть, нужно либо ставить частотный преобразователь, либо выбирать однофазный вариант, либо отказаться от электропривода в пользу ручной тали.

Мобильность и монтаж

Стационарный монтаж на балке, потолочной опоре или консольном кране — это тельфер или электроталь с кареткой. Периодическое перемещение между участками — ручная таль, которую снял, перенёс, подвесил. Выездные работы — только ручной инструмент плюс лебёдка в арсенале.

Таблица соответствия задач и типов оборудования

Сценарии выбора: реальные задачи производства

Перенесём теорию в прикладную плоскость. Разберём четыре типичных случая.

Сборочный цех среднего предприятия

Задача: ежедневный подъём узлов весом 1,5–2,5 тонны, перемещение вдоль сборочной линии длиной 12 метров. Сеть 380 В, потолок 5 метров. Режим работы — активный, около 20–25 подъёмов за смену.

Решение: электрический канатный тельфер грузоподъёмностью 3 тонны с высотой подъёма 6 метров (CD 3Т×6М) на подвесной каретке по двутавру. Запас 20% над максимальным грузом, ПВ достаточный для интенсивного режима.

Монтажная бригада на высотном объекте

Задача: монтаж металлоконструкций на высоте 8–10 метров, площадка без надёжного электропитания, грузы до 2 тонн. Работы разовые, длительность проекта — 2 месяца.

Решение: ручная цепная таль серии HSA 2–3 т с длиной цепи 9 метров (HSA 2Т×3М или с большей высотой подъёма). Электричество не нужно, при необходимости — две точки подвеса для работы сразу по двум осям. После завершения объекта таль легко демонтировать и перевезти.

Трубопроводный узел: монтаж и позиционирование

Задача: точная стыковка фланцевых соединений, натяжение, корректировка положения секций весом до 3 тонн. Работа в ограниченном пространстве, требуется контроль движения до миллиметров.

Решение: рычажная таль HSH на 3 тонны — HSH 3Т×6М. Короткий ход рычага даёт шаговое перемещение, груз удерживается в любом промежуточном положении. Для стягивания труб или удержания при сварке — оптимальный выбор.

Склад с паллетной логистикой

Задача: приём и размещение паллет весом до 1 тонны на стеллажах высотой до 2,5 метров, несколько десятков операций в день.

Решение: штабелёр. Здесь ни тельфер, ни таль задачу не решат — нужно не просто поднять, а подвезти паллету, поднять, завести на полку и опустить. Это профильная работа штабелёра, именно под неё он и спроектирован.

Безопасность и нормативные требования

В Казахстане эксплуатация грузоподъёмного оборудования регулируется требованиями промышленной безопасности. Для предприятий, где механизмы применяются регулярно, актуальны несколько ключевых моментов.

Паспорт и сертификация. Каждая единица оборудования должна поставляться с паспортом и сертификатом соответствия. При поставке через SBSANBEL.KZ эти документы предоставляются вместе с товаром.

Регистрация и учёт. Стационарные грузоподъёмные механизмы на предприятии ставятся на учёт, для них назначается ответственное лицо и ведётся журнал осмотров.

Периодические осмотры. Визуальный осмотр перед каждой сменой, полное техническое освидетельствование — по графику производителя (обычно не реже раза в год). Проверяются состояние каната или цепи, исправность тормоза, крепление крюка, целостность корпуса, работа концевых выключателей.

Персонал. К работе с электрическими тельферами допускаются операторы, прошедшие инструктаж и имеющие удостоверение стропальщика. Это не формальность: большинство аварий связано именно с неправильной строповкой, а не с отказом техники.

Обвязка и оснастка. Стропы, траверсы, крюки с предохранителями — всё это подбирается под конкретный груз и проверяется вместе с основным механизмом. Изношенный строп способен подвести даже самый надёжный тельфер.

Типичные ошибки при выборе

Разберём пять самых частых промахов, которые встречаются у начинающих заказчиков.

Выбор «впритык» по грузоподъёмности. Если максимальный груз — 2 тонны, берут таль на 2 тонны. Через полгода — замена из-за износа. Правильно: 3 тонны с запасом 20–30%.

Игнорирование режима работы. Ставят бытовую или лёгкую промышленную модель в цех, где она работает в режиме 2m. Итог — перегрев, отказ двигателя. Правильно: сверять класс FEM/ISO с реальной интенсивностью.

Недооценка высоты подъёма. Забывают учесть длину строп и высоту крюка. В итоге таль «не дотягивается» до рабочей зоны. Правильно: прибавлять 1–1,5 м к рабочей высоте.

Выбор электропривода там, где нет стабильной сети. На объекте ходят «просадки», а поставили тельфер с обычным магнитным пускателем. Результат — постоянные срабатывания защиты и простои. Правильно: при нестабильной сети — либо ручной привод, либо тельфер с частотным преобразователем и защитой по напряжению.

Экономия на оснастке. Берут таль премиум-класса, а стропы — дешёвые безымянные. Вся цепочка прочности определяется самым слабым звеном. Правильно: сбалансированный подход к основному оборудованию и расходке.

Как выбрать подъёмный механизм в SBSANBEL.KZ

В каталоге SBSANBEL.KZ представлены подъёмные механизмы брендов SB, Kito, Alteco, TOR, Forte — от бюджетных ручных талей для небольших мастерских до промышленных канатных тельферов для серийного производства. Все позиции идут с паспортами, сертификатами и гарантией производителя.

Если вы не уверены, какой именно механизм подойдёт под задачу, менеджеры помогут с подбором: задайте вопрос по грузоподъёмности, высоте подъёма, режиму работы и условиям монтажа — специалист предложит 2–3 оптимальных варианта с учётом бюджета и перспективы эксплуатации. Для Шымкента действует бесплатная доставка при заказе от 50 000 ₸, возможна доставка по всему Казахстану.

Надёжный подъёмный механизм — это не статья расходов, а инвестиция в безопасность и производительность объекта. Подобранный правильно, он окупается за один-два сезона и работает ещё десятилетие без серьёзных вложений. Поэтому стоит уделить этапу выбора час-другой: разобрать задачи, посчитать нагрузки, выбрать тип — и только потом брать модель.
