Станки для гибки и резки арматуры: как выбрать под объём работ

Есть на стройке вещи, которые с виду мелочь, а на деле определяют график всего объекта. Заготовка арматуры — как раз из этой категории. Пока каркас плиты рисуется в проекте, всё выглядит красиво: столько-то стержней такой-то длины, столько-то хомутов с загибом на 135 градусов. А потом наступает утро, и выясняется, что вязальщики стоят и курят, потому что заготовки нет — её пилят болгаркой два человека, у одного диск закончился, у второго рука отваливается.

Именно в этот момент прораб и начинает гуглить станки. Только вот выбор там не самый очевидный: цены гуляют от нескольких десятков тысяч до сотен, характеристики в карточках товара написаны так, будто их составлял робот, а продавцы охотно продадут вам агрегат вдвое мощнее, чем нужно. Или, что хуже, вдвое слабее — и он умрёт на третьем объекте.

Разберёмся по-человечески: какие вообще бывают машины для арматуры, как перевести абстрактное «у нас много работы» в конкретные цифры и на какие параметры стоит смотреть, а на какие — не тратить нервы. Материал пригодится и тем, кто берёт первый станок в бригаду, и тем, кто расширяет арматурный участок.

Что такое арматурный станок, и почему их столько разных

Начнём с базы. Оборудование для работы с арматурной сталью делится на три больших семейства: режущее, гибочное и комбинированное «два в одном». Первое просто рубит пруток на мерные куски — быстро, ровно, без искр и пыли. Второе загибает стержень на заданный угол по упору. Третье совмещает обе операции в одном корпусе: с одной стороны рабочая зона под нож, с другой — гибочный диск. Комбинированные модели обожают небольшие бригады, потому что они экономят место, деньги и время на перетаскивание.

Дальше идёт деление по типу привода, и вот тут различия куда серьёзнее. Самые простые — механические рычажные приспособления: по сути, усиленный кондуктор, где вы гнёте пруток собственной силой. Работают без электричества вообще, стоят копейки, но выше 12–14 мм на них лучше не замахиваться, если не хотите к вечеру почувствовать себя выжатым. Следом — гидравлика с ручной прокачкой: усилие создаёт поршень, вы качаете рычаг, машина делает рез. Компромисс между автономностью и физической нагрузкой. Ну и электрический привод: электромеханический (двигатель, редуктор, эксцентрик) или электрогидравлический (двигатель качает масло в цилиндр). Здесь оператор только подаёт пруток и жмёт педаль.

Отдельная каста — узкоспециализированное оборудование. Например, станки для серийного изгиба хомутов: они выдают одинаковые прямоугольные скобы десятками в минуту, что для монолитчиков просто спасение, ведь хомут — самая массовая и самая муторная деталь каркаса. Есть машины для навивки спиралей под буронабивные сваи и колонны круглого сечения. Есть правильно-отрезные линии, которые разматывают бухту, выпрямляют пруток, отмеряют длину и отрубают — с точностью до миллиметра и без участия рук. И есть автоматические гибочные центры с числовым управлением: загрузили программу с формой детали, машина сама нашла углы и выдала готовый элемент.

На площадке всё это выглядит примерно так. Частник, который заливает фундамент под баню, обходится рычажной гнулкой и ножовкой. Бригада на коттеджном посёлке ставит комбинированный электрический станок под навесом и закрывает им весь объект. Подрядчик на многоэтажке организует арматурный цех: отдельно отрезной, отдельно гибочный, плюс хомутогиб. А завод ЖБИ работает автоматикой, потому что там счёт идёт на сотни тонн в месяц, и ручной труд там просто не окупается.

Считаем объём честно: как перевести «у нас много арматуры» в цифры

Главная ошибка при покупке — оценивать потребность на глаз. «Ну, работы прилично» — это не критерий, под него подойдёт что угодно от рычага до автоматической линии. Нормальная единица измерения — тонны стали, проходящие через участок за смену, плюс количество операций. Одно дело нарезать сорок шестиметровых хлыстов диаметром 25 мм: тонны есть, а резов всего сорок. И совсем другое — накрутить восемьсот хомутов из восьмёрки: масса смешная, а циклов почти тысяча, и упирается всё в скорость гибки, а не в мощность.

Посчитать несложно, если под рукой спецификация. Возьмём условный монолитный каркас с расходом 70 тонн арматуры на этаж и графиком «этаж в месяц». Смотрим ведомость расхода стали, вытаскиваем оттуда позиции, требующие раскроя и гнутья, делим на рабочие дни. Допустим, вышло около 3 тонн в смену, из которых примерно треть — хомуты и гнутые элементы. Дальше прикидываем время цикла: у среднего электромеханического отрезного станка рез занимает секунды, у гибочного один загиб — тоже считанные секунды плюс время на перестановку прутка. Умножаем, добавляем запас на подготовку, замеры и перекуры — и получаем реальную загрузку оборудования, а не фантазию из рекламного буклета.

Чтобы не считать с нуля, держите ориентировочную градацию:

• До 0,5 тонны в смену, диаметры 6–14 мм. Частное строительство, мелкий ремонт, ленточные фундаменты. Хватит рычажной гнулки и ручных ножниц или недорогого комбинированного станка с приводом на 1,5–2,2 кВт.
• 0,5–3 тонны, диаметры до 20–25 мм. Бригада на коттеджах, монолитные перекрытия небольших объектов. Оптимально — отдельный отрезной плюс отдельный гибочный станок, либо крепкая комбинированная модель.
• 3–10 тонн, диаметры до 32–36 мм. Полноценный арматурный участок на многоэтажке. Нужны два независимых станка, чтобы резка и гнутьё шли параллельно, плюс машина под хомуты.
• Свыше 10 тонн. Домостроительный комбинат, завод железобетона, крупный подрядчик. Здесь уже разговор про правильно-отрезные линии, гибочные центры с ЧПУ и автоматическую подачу.

Характеристики, на которые смотрят профессионалы

Максимальный диаметр в паспорте — цифра лукавая, и вот почему. Производитель указывает её для конкретного класса стали, обычно для мягкой А240 или А400 с пределом текучести около 400 МПа. Но большинство современных объектов проектируется под А500С — свариваемую арматуру повышенной прочности, которая по нормам держит 500 МПа и выше. Гнуть и резать её тяжелее. Поэтому честные бренды пишут в таблице сразу два-три значения: скажем, 32 мм для А400 и 28 мм для А500С. Если в описании фигурирует одна голая цифра без указания класса — это повод задать вопрос менеджеру и не полениться дождаться внятного ответа.

Что ещё имеет смысл проверить перед оплатой:

• Класс обрабатываемой стали — А240, А400, А500С, а иногда и термоупрочнённый прокат.
• Усилие реза и время цикла — сколько секунд уходит на один рабочий ход и сколько операций реально выйдет за час.
• Диапазон углов гибки — минимум до 135°, а лучше до 180°, иначе крюки и лапки хомутов делать будет нечем.
• Оснастка в комплекте — гибочные ролики разного размера, сменные упоры, набор ножей, откидные линейки с фиксаторами.
• Питание — 220 В однофазное или 380 В трёхфазное, а также потребляемая мощность.
• Материал и ресурс ножей — инструментальная сталь, количество рабочих кромок, возможность переточки.
• Наличие педали и реверса — мелочь, которая радикально меняет удобство работы.
• Габариты, масса, наличие проушин или колёс — сможете ли вы вообще погрузить это в газель и перевезти на следующий объект.

Про производительность стоит сказать отдельно. Быстрый рез сам по себе ничего не решает, если оператор каждый раз тратит полминуты на замер и укладку прутка. Поэтому откидные упоры с миллиметровой шкалой и надёжной фиксацией дают прибавку к темпу больше, чем лишний киловатт на валу. То же с гибкой: наличие регулируемых ограничителей угла превращает изготовление серии одинаковых деталей в конвейер, а их отсутствие — в постоянную возню с транспортиром. Ищите модели, где перенастройка занимает секунды, а не пять минут с ключом на семнадцать.

Электрика и мобильность. И последнее из технической части — электрика и мобильность. Трёхфазная сеть на 380 В есть далеко не везде, особенно на частных участках и в начале работ, когда запитаны только бытовки. Если сомневаетесь, берите однофазный вариант или закладывайте генератор соответствующей мощности с запасом на пусковые токи. Масса тоже не абстракция: лёгкий станок на 60–80 кг двое перенесут руками, а агрегат за триста килограммов потребует крана или хотя бы рохли и настила. Тем, кто кочует с объекта на объект, стоит присмотреться к компактным моделям на раме с колёсами — они проигрывают стационарным в ресурсе, но выигрывают в логистике.

Эксплуатация и экономика: где машина отбивает деньги, а где сжирает бюджет

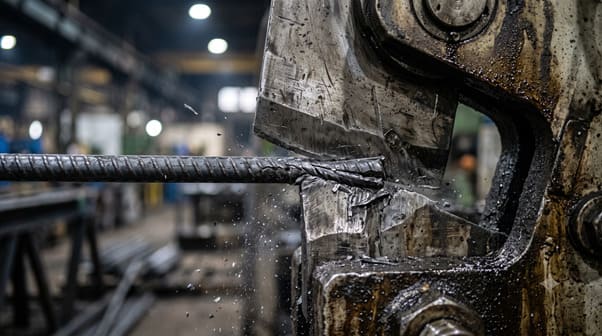

Начнём с расходников, потому что здесь теряется больше всего денег по глупости. Ножи отрезного станка — самая нагруженная деталь. Обычно они квадратные и имеют четыре рабочие кромки: затупилась одна — развернули блок, работаете дальше, и так четыре раза, а потом либо переточка, либо замена. Многие про эту возможность просто не знают и выбрасывают комплект после первого износа. Второй нюанс — зазор между ножами. Если он ушёл, металл не режется, а сминается и рвётся: торец получается лохматым, нагрузка на привод растёт, детали разбиваются. Проверять и подтягивать зазор нужно регулярно, это пятиминутная процедура.

С гидравликой своя история. Масло в системе должно соответствовать рекомендациям изготовителя и быть чистым — попавшая внутрь абразивная взвесь убивает насос быстрее любой перегрузки. Зимой добавляется ещё один фактор: на морозе жидкость густеет, и запускать машину сразу под нагрузкой нельзя. Дайте ей поработать вхолостую несколько минут, чтобы система прогрелась, иначе рискуете уплотнениями и производительностью. Электромеханические модели к холоду терпимее, но и им полезно дать редуктору разогнать смазку перед первым резом крупного диаметра.

Классические промахи, которые обходятся дороже всего:

• Гонять станок на предельном диаметре в постоянном режиме, а не эпизодически.
• Резать всё подряд: круг, полосу, уголок, трубу. Ножи затачивались под конкретный профиль, и посторонний металл их калечит.
• Игнорировать заземление и работать в сырости от переноски с самодельной скруткой.
• Пропускать смазку подвижных узлов, а потом удивляться клину гибочного диска.
• Ставить машину на неровный грунт без опоры — вибрация постепенно расшатывает раму и крепёж.
• Экономить на защите: очки и перчатки нужны даже там, где нет искр, потому что обрезок отлетает бодро.
